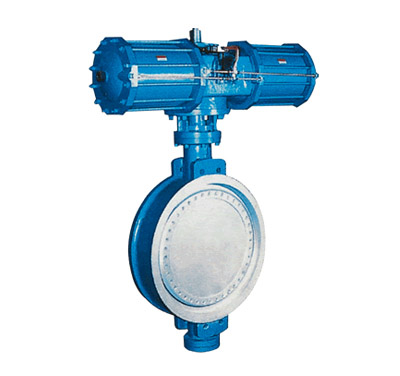

气动蝶阀D671H-16C-江苏巨郎阀业有限公司

气动多层次金属硬密封蝶阀特点

由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

气动多层次金属硬密封蝶阀采用标准

设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

气动多层次金属硬密封蝶阀执行机构

采用新型系列AW型气动执行器:
基本设计：气动双气缸双活塞拔叉式传动机构；型号AWxx=双作用式；型号AWxxS=单作用式（弹簧复位）。
回转角度：双作用式=90℃；单作用式=90℃；从两端可调节角度 -5O ～ +5O。
工作环境温度：-20℃ ～ 90℃。
气源压力：0.2 ～ 0.8Mpa（最大1.0Mpa）。

气动多层次金属硬密封蝶阀附件的选项

根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

气动多层次金属硬密封蝶阀主要技术参数

公称通径	DN（mm）	50～2000				50～500
公称压力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
试验压力	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
渗漏率	＜0.1×DNmm3/s（符合GB/T13927-92标准）
适用温度	碳钢:-29℃～425℃ 不锈钢-40℃～600℃
适用介质	空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动形式	蜗杆蜗轮传动、气传动、电传动

气动多层次金属硬密封蝶阀主要零件的材质

零件名称	材料
阀体	铸铁、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢、不锈钢、铬钼钢
密封圈	不锈钢与耐高温石棉板组合成多层次
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
轴承	奥氏体不锈钢、304氮化
填料	柔性石墨

气动多层次金属硬密封蝶阀三偏心特点及原理

1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形
当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。

气动多层次金属硬密封蝶阀外形尺寸

PN0.6～1.0MPa系列对夹式多层次金属硬密封蝶阀

公称通径		长度标准值	外形尺寸（参考值）				连接尺寸（标准值）				重量（kg）
公称通径		长度标准值	H	H2	A2	B2	PN0.6MPa		PN1.0MPa
毫米	英寸	L	H	H2	A2	B2	D1	Z-d	D1	Z-d
50	2	43	112	625	245	72	110	4-14	125	4-18	12
65	21/2	46	115	625	245	72	130	4-14	145	4-18	13
80	3	64	120	645	245	72	150	4-18	160	8-18	15
100	4	64	138	675	355	92	170	4-18	180	8-18	17
125	5	70	164	715	355	92	200	8-18	210	8-18	27
150	6	76	175	800	355	92	225	8-18	240	8-22	29
200	8	89	215	850	250	170	280	8-18	295	8-22	45
250	10	114	243	925	250	170	335	12-18	350	12-22	69
300	12	114	285	1035	450	220	395	12-22	400	12-22	86
350	14	127	320	1070	450	220	445	12-22	460	16-22	122
400	16	140	350	1190	450	220	495	16-22	515	16-26	141
450	18	152	350	1250	650	280	550	16-22	565	20-26	191
500	20	152	380	1290	650	280	600	20-22	620	20-26	260
600	24	154	435	1455	850	380	705	20-26	725	20-30	380
700	28	165	480	1585	850	380	810	24-26	840	24-30	450
800	32	190	530	1700	1250	380	920	24-30	950	24-33	650
900	36	203	595	1965	1250	380	1020	24-30	1050	28-33	830
1000	40	216	650	2015	1250	380	1120	28-30	1160	28-36	1050
1200	48	254	775	2250	1250	380	1340	32-33	1380	32-39	1400
1400	56	279	870				1560	36-36	1590	36-42	1900
1600	64	318	1000				1760	40-36	1820	40-48	2900
1800	72	356	1110				1970	44-39	2020	44-48	4000
2000	80	406	1250				2180	48-42	2230	48-48	5300

PN1.6～2.5MPa系列对夹式多层次金属硬密封蝶阀

公称通径		长度标准值	外形尺寸（参考值）				连接尺寸（标准值）				重量（kg）
公称通径		长度标准值	H	H2	A2	B2	PN1.6MPa		PN2.5MPa
毫米	英寸	L	H	H2	A2	B2	D1	Z-d	D1	Z-d
50	2	43	112	625	245	72	125	4-18	125	4-18	12
65	21/2	46	115	625	245	72	145	4-18	145	8-18	13
80	3	64	120	645	245	72	160	8-18	160	8-18	15
100	4	64	138	675	355	92	180	8-18	190	8-22	17
125	5	70	164	715	355	92	210	8-18	220	8-26	27
150	6	76	175	800	355	92	240	8-22	250	8-26	29
200	8	89	215	850	250	170	295	12-22	310	12-26	45
250	10	114	243	925	250	170	355	12-26	370	12-30	69
300	12	114	285	1035	450	220	410	12-26	430	16-30	86
350	14	127	320	1070	450	220	470	16-26	490	16-33	122
400	16	140	350	1190	450	220	525	16-30	550	16-36	141
450	18	152	350	1250	650	280	585	20-30	600	20-36	191
500	20	152	380	1290	650	280	650	20-33	660	20-36	260
600	24	154	435	1455	850	380	770	20-36	770	20-39	380
700	28	165	480	1585	850	380	840	24-36	875	24-42	450
800	32	190	530	1700	1250	380	950	24-39	990	24-48	650
900	36	203	595	1865	1250	380	1050	28-39	1090	28-48	830
1000	40	216	650	2015	1250	380	1170	28-42	1210	28-56	1050
1200	48	254	775	2250	1250	380	1390	32-48	1420	32-56	1400
1400	56	279	870				1590	36-48	1640	36-62	1900
1600	64	318	1000				1820	40-56	1860	40-62	2900
1800	72	356	1110				2020	44-56	2070	44-70	4000
2000	80	406	1250				2230	48-62	2300	48-70	5300

PN4.0MPa系列对夹式多层次金属硬密封蝶阀

公称通径		结构长度（标准值）	外形尺寸（参考值）				连接尺寸（标准值）
公称通径		结构长度（标准值）	H	H2	A2	B2	PN4.0MPa
毫米	英寸	L	H	H2	A2	B2	D1	Z-d
50	2	43	112				125	4-18
65	21/2	46	115	625	250	170	145	8-18
80	3	64	120	625	250	170	160	8-18
100	4	64	138	645	250	170	190	8-22
125	5	70	164	675	250	170	220	8-26
150	6	76	175	715	450	220	250	8-26
200	8	89	208	800	450	220	320	12-30
250	10	114	243	850	450	220	385	12-33
300	12	114	285	925	450	280	450	16-33
350	14	127	320	1035	650	280	510	16-36
400	16	140	350	1070	650	280	585	16-39
450	18	152	350	1190	650	280	610	20-39
500	20	152	380				670	20-42
