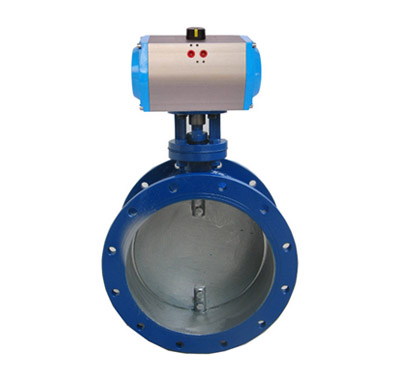

气动通风蝶阀本蝶阀采用与阀体相同材料加工成密封圈，采用电或气动传动。其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度 h:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
气动衬氟蝶阀采用新型系列AT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
|
公称通径 |
DN（mm） | 50～2000 | ||
|---|---|---|---|---|
|
公称压力 |
PN（MPa） |
0.05 |
0.25 |
0.6 |
|
试验压力 |
强度试验 |
0.075 |
0.375 |
0.9 |
|
密封试验 |
≤1.5%泄漏量 |
|||
|
适用介质 |
煤气、含尘气体、烟道气等。 |
|||
|
适用温度 |
气传动、电传动。 |
|||
|
零件名称 |
材料 |
|---|---|
|
阀体 |
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
|
蝶板 |
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
|
密封圈 |
与阀体相同 |
|
阀杆 |
碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
|
填料 |
氟塑料、柔性石墨 |

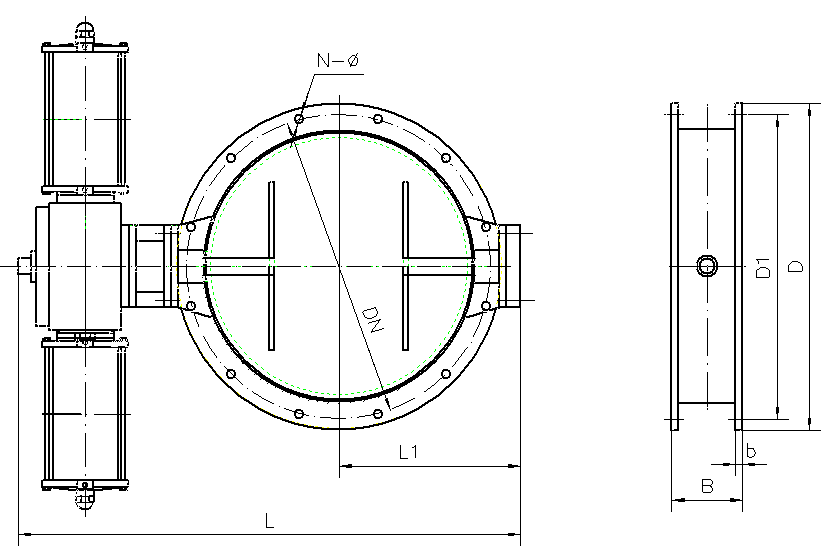

气动通风蝶阀 结构图
| DN | B | D | D1 | L | L1 | b | n-d |
| 300 | 170 | 440 | 395 | 600 | 220 | 16 | 12-22 |
| 350 | 170 | 490 | 445 | 655 | 250 | 16 | 12-22 |
| 400 | 190 | 540 | 495 | 705 | 270 | 16 | 16-22 |
| 500 | 190 | 645 | 600 | 805 | 325 | 20 | 20-22 |
| 600 | 210 | 755 | 705 | 1055 | 510 | 20 | 20-26 |
| 700 | 210 | 860 | 810 | 1155 | 560 | 20 | 24-26 |
| 800 | 210 | 975 | 920 | 1255 | 618 | 20 | 24-30 |
| 900 | 250 | 1075 | 1020 | 1355 | 668 | 20 | 24-30 |
| 1000 | 250 | 1175 | 1120 | 1455 | 718 | 20 | 28-30 |
| 1200 | 250 | 1375 | 1320 | 1655 | 818 | 20 | 32-30 |
| 1300 | 250 | 1475 | 1420 | 1755 | 880 | 20 | 32-30 |
| 1400 | 300 | 1575 | 1520 | 1855 | 918 | 20 | 36-30 |
| 1500 | 300 | 1690 | 1630 | 1960 | 1000 | 24 | 36-30 |
| 1600 | 300 | 1790 | 1730 | 2170 | 1000 | 24 | 40-30 |
