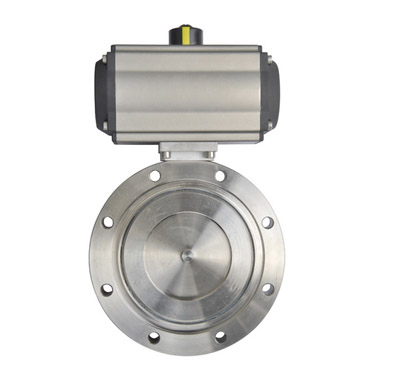

GIQ气动高真空蝶阀是通过电磁换向阀改变气路方向，控制执行气缸驱动电动衬氟蝶阀作启闭运动。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。可选配反馈信号装置及电气阀门定位器。
一、GIQ气动高真空蝶阀产品简介：
广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
﹥ 公称通经：DN50-DN2000
﹥ 压力范围：1.0MPa-6.4MPa
﹥ 介质温度：-20℃-80℃
﹥ 阀体材料：WCB、304、316
﹥ 功能选项：开关型 、调节型
二、GIQ气动高真空蝶阀产品特点：
开启力矩小，灵活方便，省力节能。
耐高压、耐腐蚀、耐磨损、使用寿命长等。
| 公称通径 | 45 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 800 |
| 连接法兰 | JB/T919 GB/6070 | |||||||||||||||
| 漏气速率 | 133.3×10-6 | 133.3×10-5 | ||||||||||||||
| 通导能力 | 48 | 97 | 178 | 260 | 546 | 938 | 1328 | 2611 | 3962 | 6159 | 8535 | 10912 | 13558 | 16202 | 22418 | 41357 |
| 气缸直径 | 50 | 63 | 80 | 100 | 125 | |||||||||||
| 适应范围 | 133.3×10-6～101×103 | |||||||||||||||
| 介质温度 | -25～80 | |||||||||||||||
| 电磁换向阀电源电压及频率 | 220/50 | |||||||||||||||
| 电磁换向阀功率 | 10 | |||||||||||||||
| 气源压力 | 0.4～0.6 | |||||||||||||||
| 启闭时间 | ＜3 | |||||||||||||||
| 开阀时，阀板两侧压力差 | ≤101 | |||||||||||||||
设计制造 |
连接法兰 | 检验与试验 |
| JB/T4079 91 | JB/T919 GB/T6070 | JB/T1079 JB/T644 |
零件名称 |
阀体和蝶板 | 构件 | 密封垫（阀体、蝶板） |
| 材料 | 碳素钢（镀镍） | 2Cr13 | 丁腈橡胶 |
| 不锈钢 | 不锈钢 | 丁腈橡胶/氟橡胶 |
| 型号 | 公称通径 | 主要尺寸 | 重量 | ||||||
| D | D1 | h | H | H1 | B | Z-Фd | |||
| GlQ-40 | 40 | 70 | 85 | 20 | 109.5 | 51 | 91 | 4-Ф7 | 2 |
| GlQ-50 | 50 | 90 | 110 | 135 | 64 | 4-Ф9 | 3 | ||
| GlQ-80 | 80 | 125 | 145 | 30 | 284.5 | 92 | 136 | 4-Ф | 5.5 |
| GlQ-100 | 100 | 145 | 170 | 309 | 104 | 4-Ф12 | 6 | ||
| GlQ-150 | 150 | 195 | 220 | 35 | 366 | 136 | 164.6 | 8-Ф12 | 10 |
| GlQ-200 | 200 | 250 | 275 | 40 | 422.5 | 165 | 199 | 8-Ф12 | 16 |
| GlQ-250 | 250 | 300 | 330 | 45 | 482 | 197 | 8-Ф14 | 21 | |
| GlQ-300 | 300 | 350 | 380 | 55 | 543 | 233 | 224.6 | 8-Ф14 | 30 |
| GlQ-400 | 400 | 465 | 500 | 60 | 686 | 293 | 253 | 8-Ф18 | 65 |
| GlQ-500 | 500 | 565 | 600 | 80 | 742 | 355 | 300 | 12-Ф18 | 95 |
| GlQ-600 | 600 | 670 | 710 | 100 | 912 | 428.5 | 330 | 12-Ф21 | 148 |
| GlQ-800 | 800 | 880 | 920 | 130 | 117 | 565 | 445 | 20-Ф21 | 220 |
