一、电动高压截止阀 概述
电动高压截止阀(电站截止阀)适用于公称压力PN20～32MPa及P54/100V-P57/170V，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力、火力电站各种系统的管路中，切断或接通管路介质。
二、电动高压截止阀 产品特点
1、阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。
2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠。

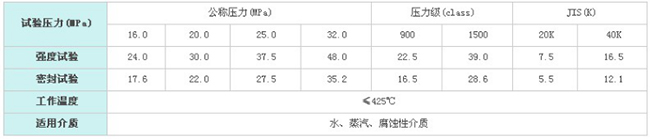

三、电动高压截止阀 技术参数

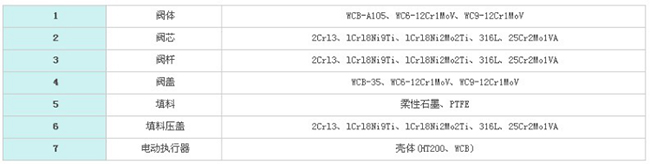

四、电动高压截止阀 零件材料

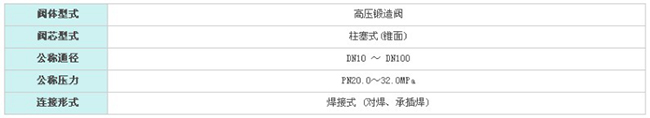

五、电动高压截止阀 性能规范

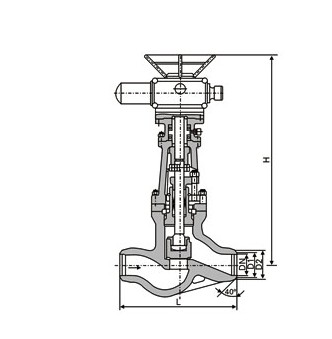

六、电动高压截止阀 外形及连接尺寸
|
公称通径DN |
主要外形尺寸和连接尺寸（mm） |
重量（kg） |
||||||
|
|
L |
D1 |
D2 |
D3 |
α |
H |
D0 |
|
|
J61(H.Y)-25、40、64、100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V |
||||||||
|
10 |
120 |
12 |
25 |
|
40° |
185 |
140 |
2.8 |
|
15 |
170 |
17 |
36 |
|
40° |
247 |
200 |
7.5 |
|
20 |
170 |
22 |
42 |
|
40° |
248 |
200 |
9 |
|
25 |
170 |
26 |
42 |
|
40° |
248 |
240 |
9.5 |
|
32 |
170 |
31 |
44 |
|
40° |
248.5 |
280 |
15 |
|
50① |
250 |
50 |
82 |
|
32° |
450 |
320 |
60 |
|
50② |
350 |
50 |
82 |
|
32° |
450 |
320 |
64 |
|
65 |
430 |
69 |
100 |
110 |
32° |
669 |
400 |
74 |
|
80 |
470 |
84 |
108 |
130 |
32° |
669 |
450 |
112.5 |
|
100 |
560 |
107 |
144 |
165 |
32° |
755 |
500 |
178.5 |
|
注：DN50为两种型号。 |
||||||||
|
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57/100V、P57/140V、P57/170V |
||||||||
|
10 |
120 |
12 |
28 |
|
40° |
189 |
140 |
3 |
|
15 |
170 |
17 |
40 |
|
40° |
250 |
200 |
9 |
|
20 |
170 |
22 |
46 |
|
40° |
252 |
200 |
11 |
|
25 |
170 |
26 |
46 |
|
40° |
254 |
240 |
13 |
|
32 |
170 |
31 |
49 |
|
40° |
254 |
280 |
17 |
|
50① |
250 |
50 |
90 |
|
32° |
453 |
320 |
68 |
|
50② |
350 |
50 |
90 |
|
32° |
455 |
320 |
72 |
|
65 |
430 |
69 |
104 |
115 |
32° |
630 |
400 |
83 |
|
80 |
470 |
84 |
110 |
140 |
32° |
672 |
450 |
118 |
|
100 |
560 |
17 |
148 |
170 |
32° |
761 |
500 |
165 |
